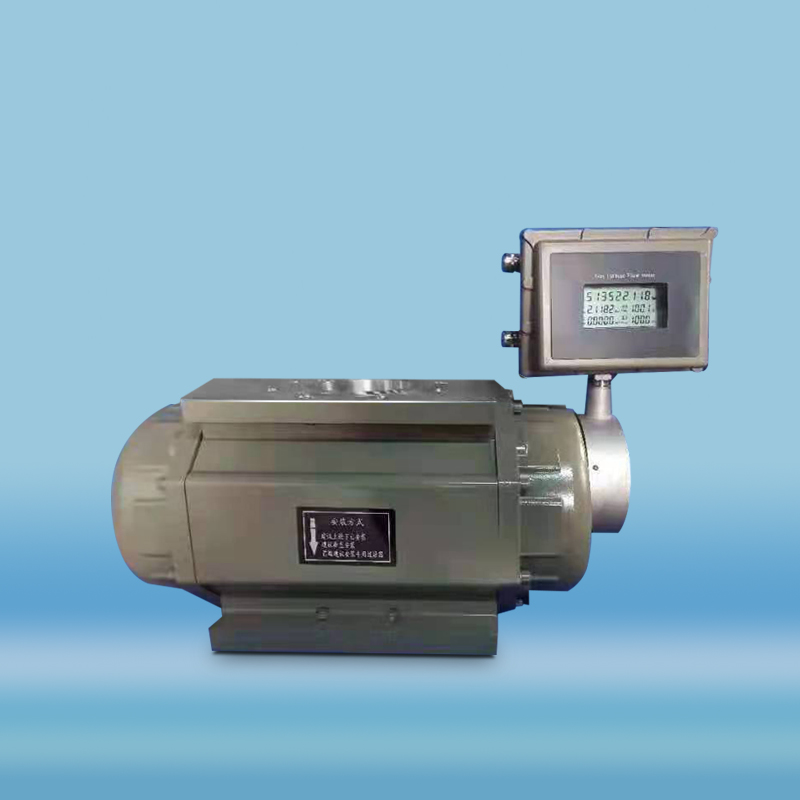

氣體羅茨流量計是集流量、溫度、壓力檢測功能于一體，并能進行溫度、壓力自動 補償?shù)男乱淮髁坑?jì)，氣體是一種可壓縮流體，其體積值與溫度和壓力密切相關，為了貿易 雙方統一標準，必需將實際體積轉換成基準條件下的標準體積 （101.325 kPa 20 ℃）。為了 實現這一目的，智能氣體腰輪流量計，能對氣體的體積進行精確修正。是石油、化工、電力、 冶金等行業用于氣體計量的理想儀表。
主要特點：
1、集高精度、溫度、壓力、流量傳感器和智能體積修正于一體，可檢測被測氣體的溫度、壓力和流量 ， 并進行流量自動跟蹤補償和壓縮因子修正運算。
2、采用**的微機技術與高性能的集成芯片，整機功能強大，性能優越。
3、電路采用表面安裝工藝，結構緊湊、抗干擾能力強、可靠性高。
4、壓力傳感器、溫度傳感器、流量傳感器全部內置，使結構更加緊湊。
5、采用**的微功耗****，整機功耗低，即能憑內置電池長期供電運行，又可由外電源供電運行 。
6、按流量頻率信號，可將儀表系數分段自動進行線性修正，從而提高了儀表的使用精度 。
7、具有故障自診斷和報警功能，可靠度高，采用 LCD 顯示，清晰直觀，讀數方便。
8、流量計帶有脈沖信號輸出，也可根據用戶需要輸出 4 ～20mA 標準模擬信號。
9、儀表自帶實時數據庫，通過 RS -485 通訊接口和本廠的專用 MODEM 配套，可組成電話抄表網絡，便于 數據的集中采集和實時管理。
10、采用**的微功耗技術，整機功耗低，使用內置電池可運行五年以上。
11、就地顯示流量值，并帶多種信號輸出功能可滿足不同現場及系統的需求。
12、采用 E2PROM 數據存儲芯片，保存用戶參數、廠家參數及一定的歷史記錄。
13、采用高對比度的三行液晶顯示器，可顯示日期、標準累積流量、標準瞬時流量、介質溫度、壓力值和 電池電壓。
14、具有實時數據存儲功能，可防止更換電池或突然斷電時數據丟失，在停電狀態下，內部參數可**性 保存。
技術參數
1、基本參數
| 執行標準 | 氣體羅茨流量計JB/T 7385-1994 | |||
| 檢定規程 | 氣體容積式流量計JJG633-2005 | |||
| 公稱通徑 | 32mm-250mm | |||
| 精度等級 | ±1.5%R、±1.0%R（須定制） | |||
| 耐壓等級 | 1.0MPa | |||
| 工作電源 | DC3.6V 鋰電池（1組） | |||
| 整機功耗 | 平均功耗≤3.6mW，處于休眠狀態，功耗≤1.8mW | |||
| 數據存儲功能 | 起停記錄、日記錄、定時間間隔記錄等 | |||
| 使用條件 | 介質溫度 | -20℃~ 80℃ | 相對濕度 | 5%~90% |
| 環境溫度 | -30℃~ 60℃ | 大氣壓力 | 86Kpa~106Kpa | |
| 儀表材質 | 表體 | 鋁合金或鑄鐵 | 轉換器 | 鑄鋁 |
| 腰輪 | 鋁合金 | 軸承 | 硬質合金 | |
| 防護等級 | IP65 | |||
| 防爆等級 | ExiaⅡCT4（本安型） | |||
| 符合GB 3836.1-2000《 爆炸性氣體環境用電器設備 第1部分 通用要求 》的有關部分和GB3836.4-2000《爆炸性氣體環境用電氣設備 第四部分 本質安全型“i” 》標準。 | ||||
2、流量范圍
公稱通徑 mm | 流量范圍 m3/h | 始動流量 m3/h | 壓損 Pa | 公稱壓力 Mpa | 耐溫 ℃ | 連接方式 |
| 0.8-16 | 0.05 | 120 | 1.0 | -20～80 | 法蘭連接 |
1-20 | 0.05 | 120 | 1.0 | -20～80 | 法蘭連接 | |
| 1.5-30 | 0.07 | 130 | 1.0 | -20～80 | 法蘭連接 |
1.5-40 | 0.07 | 180 | 1.0 | -20～80 | 法蘭連接 | |
| 1-60 | 0.07 | 180 | 1.0 | -20～80 | 法蘭連接 |
1.2-85 | 0.07 | 210 | 1.0 | -20～80 | 法蘭連接 | |
| 1.4-100 | 0.07 | 220 | 1.0 | -20～80 | 法蘭連接 |
1.2-140 | 0.08 | 220 | 1.0 | -20～80 | 法蘭連接 | |
2.9-200 | 0.15 | 220 | 1.0 | -20～80 | 法蘭連接 | |
| 3.1-250 | 0.11 | 240 | 1.0 | -20～80 | 法蘭連接 |
2.7-300 | 0.11 | 280 | 1.0 | -20～80 | 法蘭連接 | |
4.1-450 | 0.11 | 300 | 1.0 | -20～80 | 法蘭連接 | |
4.5-500 | 0.11 | 540 | 1.0 | -20～80 | 法蘭連接 | |
| 8.1-650 | 0.65 | 580 | 1.0 | -20～80 | 法蘭連接 |
10-800 | 0.76 | 590 | 1.0 | -20～80 | 法蘭連接 | |
12.5-1000 | 0.76 | 600 | 1.0 | -20～80 | 法蘭連接 | |
13.3-1200 | 0.76 | 700 | 1.0 | -20～80 | 法蘭連接 | |
200 | 31-1600 | 1.15 | 650 | 1.0 | -20～80 | 法蘭連接 |
250 | 75-3000 | 8.00 | 450 | 1.0 | -20～80 | 法蘭連接 |
產品選型
1、不宜選用的場合
1.1 要求流量超出氣體腰輪流量計流量范圍表的流量范圍表；
1.2 頻繁中斷、強烈脈動流等流量急劇變化的場合，如快速開/關的閥門等，快速打開閥門的沖擊將會損壞流量計；
1.3 氫氣、氧氣、乙炔和強腐蝕性氣體。
2、規格的確定
如已知工況流量范圍,直接查氣體腰輪流量計流量范圍表中的范圍確定規格；或依據標況下的供氣流量范圍及介質、壓力計算工況流量范圍，再查表確定規格。
一般要求工況下流量計的常用流量范圍處于20%Qmax~80%Qmax為**。
一般要求工況下流量計的常用流量范圍處于20%Qmax~80%Qmax為**。
3、結構形式的選擇
T2型：適用于要求本安型防爆設計，需要進行溫度、壓力自動檢測修正，可選配DTU模塊，實現無線遠傳數據通信。
4、訂貨須知
4.1用戶訂購本產品時根據管道公稱通徑、公稱壓力、流量范圍、介質溫度范圍及環境條件選擇合適的規格。
4.2 用戶在訂貨時，根據下列各項詳細正確填寫。
4.2 用戶在訂貨時，根據下列各項詳細正確填寫。
